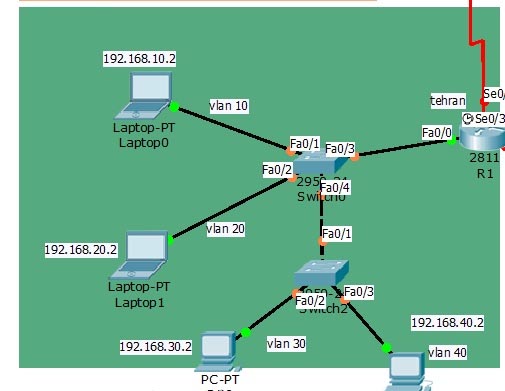

در ابتدا این توضیح رو اضافه کنم که قسمت های اول و دوم در واقع کانفیگ سناریوی زیر هست که در دو قسمت آورده شده.



در قسمت اول : مباحث vlan & trunk
در قسمت دوم : inter vlan routing

===============================
تو مباحث VLAN نیاز هست که بدونیم اصلا" این VLAN چیه .+پیش از این مهندس نصیری ( ++) و مهندس قنبری شوهانی ( + ) مقالات جامعه و کاملی در این باره نوشتن که پیشنهاد میکنم ابتدا اون مقالات رو بخونید.


vlan چیست؟


جواب: تقسیم بندی یک سوئیچ فیزیکی به سوئیچ های مجازی رو اصطلاحا" VLAN می گوئیم! برای ساخت VLAN :

1
2
3
CONFIG)#VLAN <VLAN  NUMBER >
(CONFIG-vlan)#name <vlan name>
(CONFIG-vlan)#exit
بعد از ساخت vlan نیاز هست که اون رو به اینتر فیس اختصاص بدیم.
1
2
(CONFIG)#int fa <interface number>
(CONFIG-if)#switchport access vlan <vlan number>
و برای مشاهده vlan هایی که ساختیم :
1
Switch#show vlan brief
فقط چند تا مطلب هست که بایدبدونیم و اون اینکه هرسوئیچ manageable بصورت پیش فرض دارایvlan 1 است که قابل تغییر نیست. همه پورتها عضو vlan 1 هستند که با اختصاص یک پورت به یک vlan خاص ، اون پورت از vlan 1 خارج می شود. برای حذف vlan از یک اینتر فیس و اختصاص آن به vlan پیش فرض 1 :
<text>
Switch ( config)#int fa 0/0
Switch(config- if)# no switchport access vlan 20
<text>


برای پاک کردن vlan ها :


1
Switch ( config)#no vlan 10


ایجاد trunk


برای ارتباط بین 2 سوئیچ که دارای چند vlan هستند ،2 روش وجود دارد :
  1. استفاده از کابل به تعداد vlan ها بین 2 سوئیچ
  2. استفاده از trunk
که خب روش اول منطقی نیست دیگه ، تصور کنید ما 10 تا vlan داشته باشیم ، بعد برای اتصال بین 2 تا سوئچمون ، 10 تاکابل استفاده کنیم؟!؟!؟خب چه کاریه!یه دونه کابل می کشیم بین 2 تا سوئیچ و اون رو در وضعیت trunk قرار میدیم! کانفیگ های trunk هم خیلی سادست ، مثلا" وقتی 2 تا سوئیچ داریم مثل شکل زیر اینطوری کانفیگ میشه که :
1
2
3
4
Switch-left ( config)#int fa 0/3
Switch-left ( config-if)#switchport mode trunk
Switch-right ( config)# int fa 0/3
Switch-right ( config-if)# switchport mode trunk
که در واقع داره میگه که اینتر فیس fa 0/3 ، مدی که داره کار میکنه trunk باشه. ببینید دوستان ، سوئیچ هاس سیسکو ، درسته که تو 2 مد عمل میکنه ولی در واقع در 4 مد تنظیم میشه.

Access
Trunk
Dynamic auto
Dynamic desirable



ولی قانوناش خیلی سادست ،
  1. هر سوئیچی که مد طرف مقابلش اگه access باشه ، اونم تو مد access قرار میگیره و کار میکنه.
  2. اگه سوئیچ ما تو وضعیت access یا dynamic auto باشه و سوئیچ مقابلش هم تو اینوضعیت باشه ،بازم access کار میکنه .
  3. اگر بگیم که dynamic desirable معادل trunk باشه ، ضرب هر چیزی در غیر از اکسس ، ترانک می شود .
  4. مثل قانون 2 ، اگه سوئیچ های ما دروضعیت trunk یا dynamic desirable باشه و سوئیچ های مقابل هم همین وضعیت رو داشته باشه ، سوئیچ ما در وضعیت trunk کار میکنه.

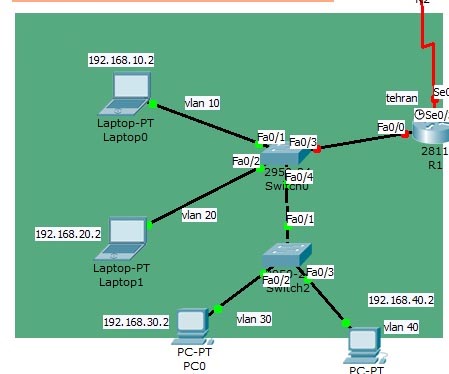

خب ، بهتره بریم سراغ سناریوی که داریم ببینم قرار چیکار کنیم

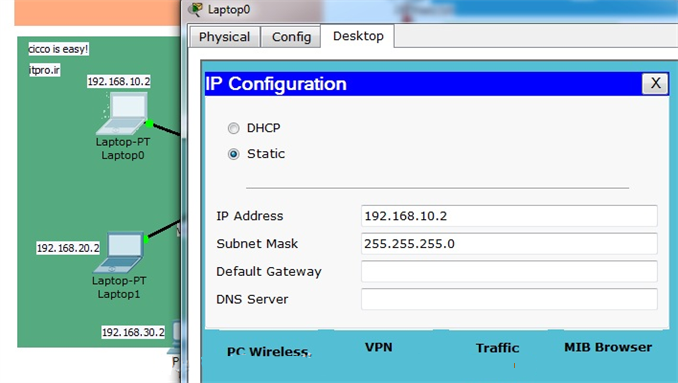

قبل از هر چیز لازمه که به pc ها ، ip بدیم.




بعدش vlan ها رو بسازیم :
1
2
3
4
Switch 0(config)#vlan 10
Switch 0(config)#vlan 20
Switch 2(config)#vlan 30
Switch 2(config)#vlan 40

بعد مثلا" اسم vlan 40 باشه manage

1
Switch 2(config)#name manage

بعدش pc ها رو در vlan خودشون بذاریم :

1
2
3
4
5
6
7
8
Switch 0(config)#int fa 0/1
Switch 0(config-if)#switchport access vlan 10
Switch 0(config)#int fa 0/2
Switch 0(config-if)#switchport access vlan 20
Switch 2(config)#int fa 0/2
Switch 2(config-if)#switchport access vlan 30
Switch 2(config)#int fa 0/3
Switch 2(config-if)#switchport  access vlan 40


در نهایت لینک بین 2 تا سوییچ رو trunk کنیم.

1
2
3
4
Switch 0(config)#int fa 0/4
Switch 0(config)#switchport mode trunk
Switch 2(config)#int fa 0/1
Switch 2(config)#switchport mode trunk

یه نکته ی خیلی مهمی هست که ازتون میخوام حتما" بهش دقت کنید : هنگام خروج دیتا از لینک trunk ، برچسب گذاری میشود و شماره vlan مربوطه به آن دیتا اضافه می شود و هنگام ورود آن دیتا به لینک trunk در سوییچ مقصد ، آن برچسب ( تگ ) برداشته می شود.اگر یک شبکه vlan بندی نشده باشه ، ترافیک یک شبکه در کل آن vlan ، ارسال می شود.مثلا" اگر یک ساختمان 10 طبقه داشته باشیم و در طبقه اول آن ، یک دیتا را بفرستیم ، آن دیتا در طبقه 10 دریافت می شود که این موضوع باعث می شودکه ترافیک ایجاد شده باعث کاهش سرعت شبکه گردد.همچنین اگر یک داده broad cast از vlan 10 به سوئیچ بفرستیم ، فقط pc هایی آنرا دریافت می کنند که در vlan 10 هستند.


دستورات verification :


1
2
Switch#show vlan brief
switch#show interface trunk

اجازه بدید ببینیم با کانفیگ هایی که کردیم ، با این 2 تادستور ، میتونیم چه چیزهایی رو verify کنیم.

1

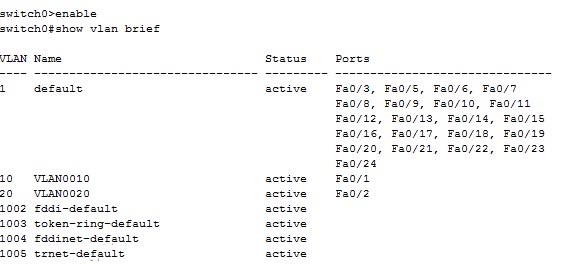

Switch#show vlan brief


با این دستور میتونیم ببینیم که پورتها عضو چه vlan هایی هستند و یه نکته دیگه ، vlan های 1002تا 1005 قابل استفاده برای شبکه اترنت نیستند.

1

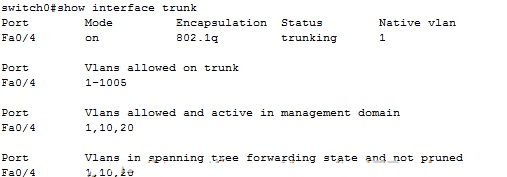

switch#show interface trunk



تو لینک ترانک 2 نوع encapsulation داریم :
1)ISL HEADER
2)802.1Q

که مورد دوم IEEE هست و همه تجهیزات آنرا ساپورت می کنند.تو تصویر و verification که کردیم ، داریم می بینیم که نوع encapsulate ، 802.1q است.استاتوس اون در وضعت trunk هست و اینکه نوشته ، mode on ، یعنی من اون رو بصورت fix ، trunk کردم ولی اگه اون سوییچ مذاکره( negotiate ) میکرد و trunk میشد ، auto می نوشت.
